VERTIS

Hubachsen-Manipulator

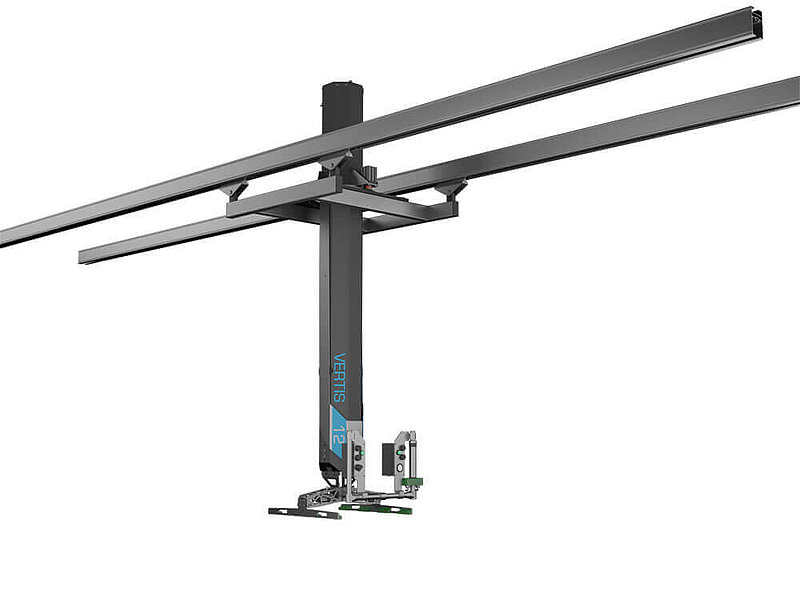

VERTIS ist ein Hubachsen-Manipulator für Lasten bis 600 kg. Er eignet sich zur Montage in vielfältigen Schienensystemen und überzeugt mit seiner hohen Tragfähigkeit, Leichtgängigkeit und schlanken Designs.

Mit Hubachsen lassen sich Lasten besonders komfortabel und sicher führen,

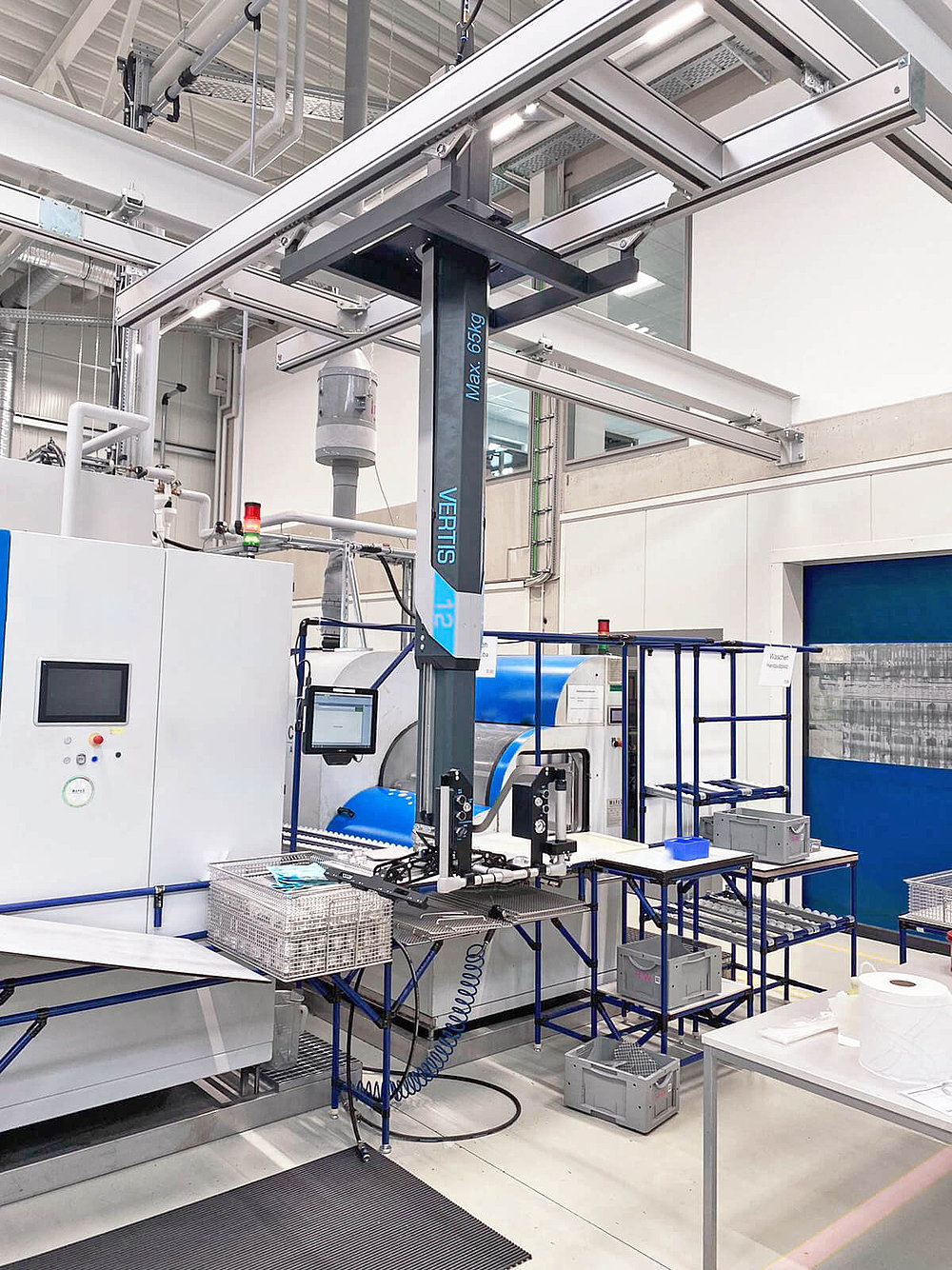

Durch das kompakte Design ist VERTIS ein echter Hingucker in der Fertigungshalle und trägt bspw. bei Kundenbesuchen positiv zum Erscheinungsbild der Fertigung bei.

Alle Modelle besitzen einen hohen Wiedererkennungswert.

Einsatzgebiete

Der Hubachsen-Manipulator VERTIS

kommt zum Einsatz, wenn:​

▪︎ Momente am Lastangriff auftreten
▪︎ ein Kran die Last nicht aufnehmen kann und/oder das Handling damit unsicher ist
▪︎ das Handling nicht ergonomisch ist und/oder vereinfacht werden soll
▪︎ Handlingszeiten/Taktzeiten zu lang sind
▪︎ Lasten pendelfrei transportiert werden sollen
▪︎ eine Last außermittig ihres Schwerpunktes aufgenommen werden muss
▪︎ in ein Maschinenfenster eingegriffen werden muss

Vakuumgreifer & Co.

Der Hubachsen-Manipulator Vertis kann mit verschiedensten Greiferlösungen wie z.B. Vakuumgreifern, mechanischen Greifern und vielem mehr kombiniert werden, um allen Anforderungen gerecht zu werden.

Technische Daten

▪︎ Ausschließlich pneumatisch.

▪︎ Standardkatzrahmen 800 mm * 800 mm, Sondergrößen auf Anfrage

▪︎ Maximaler Betriebsdruck von 6 bar

▪︎ 360° Endlosdrehung der Greifmittelanbindung

▪︎ Arbeitsbereich durch Schienensystem frei wählbar

▪︎ Standarthub 1400mm, Größere Hubhöhen auf Anfrage

▪︎ Drei Druckluftkreisläufe, ein Steuerkreislauf, ein Arbeitskreislauf, ein Bremskreislauf

▪︎ Überdrucksicherheitsventil einstellbar auf benutzerspezifischen Druck

▪︎ Maximale Hubgeschwindigkeit: 1 m/s

Funktionen

▪︎ Ein Pneumatikzylinder wird mit Druckluft beaufschlagt und überträgt die unterstützende Kraft direkt auf das Greifmittel.

▪︎ Optimales Materialhandling am Arbeitsplatz.

▪︎ Ermöglicht das „schwerelose“ Umsetzen.

▪︎ Besonders gute Handhabbarkeit, Leichtgängigkeit und Leichtigkeit.

▪︎ Drehen, schwenken, präzises Platzieren und Umsetzen in einem großen Arbeitsbereich.

▪︎ Geeignet für sperrige Lasten.

Sicherheitsfunktionen

▪︎ Anti-Jump: Bei Abreißen der Last verharrt das Gerät in seiner Position.

▪︎ Anti-Drop: Bei plötzlichem Druckabfall verharrt das gerät in seiner Position.

▪︎ Überdruck-Sicherheits-Ventil.

Baugrößen

Baugröße Nutzlast in kg Hub in mm
12
120
1400
25
250
1400
60
600
1400

Besonderheiten

▪︎ Verschiedene Aufnahmevorrichtungen/Greiferlösungen (wird auf Anfrage auch entwickelt bzw. individuell angepasst). Dadurch kann für jede Anwendung die passende Lösung konstruiert werden.

▪︎ Besonders gute Handhabbarkeit und Leichtigkeit für einen ergonomischen Arbeitsplatz.

▪︎ Schnellwechselvorrichtung an Greifmitteln optional möglich, um verschiedenste Greifer zu verwenden.

▪︎ Drehen, schwenken, präzises Platzieren und Umsetzen in einem großen Arbeitsbereich.

▪︎ Montage in beliebigem Schienensystem, dadurch sehr großer Arbeitsbereich möglich.

▪︎ Kompatibilität mit verschiedensten Schienensystemen möglich, da die Aufnahme adaptionsfreundlich gestaltet wurde.

▪︎ Überdrucksicherheitsventil einstellbar auf benutzerspezifischen Druck.

▪︎ Keine offen liegenden oder sichtbaren Schläuche und sonstige einzelne Komponenten.

Vorteile für den Bediener

Zufriedene Mitabarbeiter dank
ergonomischen Arbeitsplätzen!

Hohe Mitarbeitergesundheit
durch sicheres und ergonomisches Arbeiten.

Sehr schnelle Einarbeitung dank intuitiver Bedienung.

Hohe Qualität und Produktlanglebigkeit.

Positives Bild durch
herausstechendes und durchdachtes Design.

Vorteile für Ihr Unternehmen

Mit Lösungen von sachs products die
Arbeitgeberattraktivität steigern!

Hohe Mitarbeitergesundheit
durch sicheres und ergonomisches Arbeiten.

Sehr schnelle Einarbeitung dank intuitiver Bedienung.

Hohe Qualität und Produktlanglebigkeit.

Positives Bild durch
herausstechendes und durchdachtes Design.
