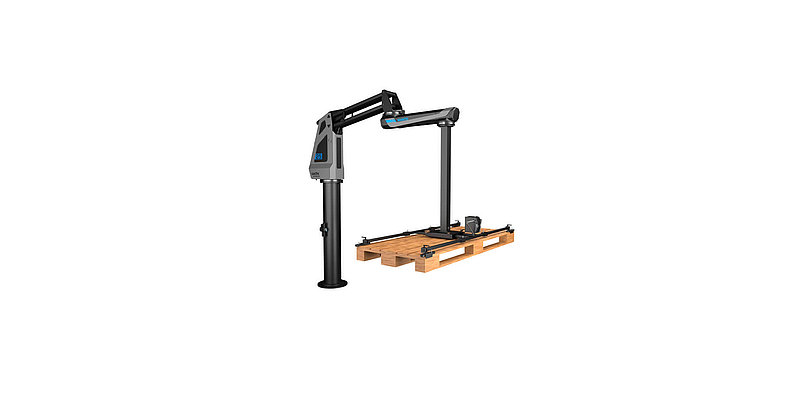

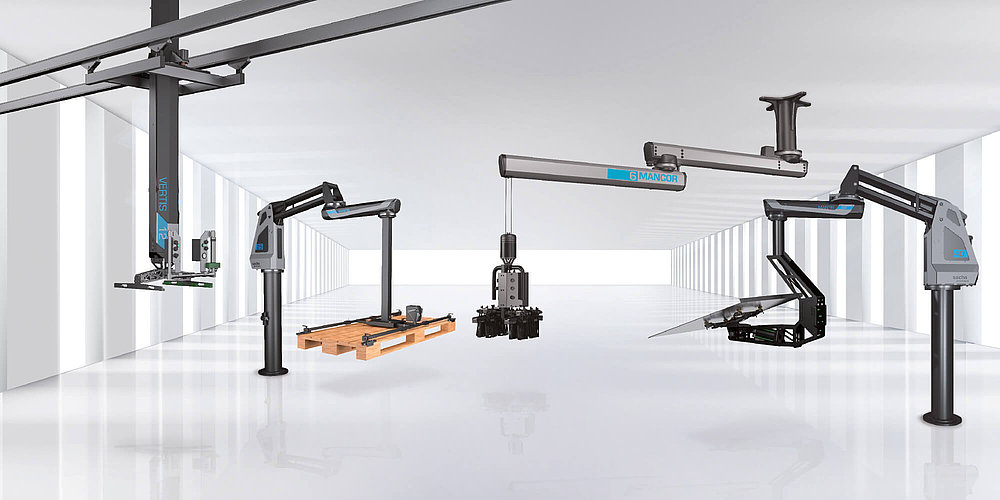

MANTIS ist ein Parallelarmmanipulator für Lasten bis 400 kg. MANTIS eignet sich zur Säulen- oder Deckenmontage und überzeugt durch seine Leichtgängigkeit.
Parallelarmbalancer werden überall dort eingesetzt, wo zusätzlich Drehmomente am Lastangriff übertragen werden. Er eignet sich hervorragend für sperrige Lasten.
Durch das kompakte Design ist MANTIS ein echter Hingucker in der Fertigungshalle und trägt bspw. bei Kundenbesuchen positiv zum Erscheinungsbild der Fertigung bei.
Alle Modelle besitzen eine hohe Wiedererkennung.
Der Parallelarmmanipulator MANTIS kommt über dort zum Einsatz, wenn:
▪︎ Momente am Lastangriff auftreten
▪︎ eine Last außermittig aufgenommen werden muss
▪︎ keine Momente an der Lastaufnahme auftreten können.
▪︎ in ein Maschinenfenster eingegriffen werden muss und der Zugang von oben nicht möglich ist.
Der Parallelarmmanipulator MANTIS kann mit verschiedensten Greiferlösungen wie z.B. Vakuumgreifern, mechanischen Greifern und vielem mehr kombiniert werden, um allen Anforderungen gerecht zu werden.
▪︎ Ausschließlich pneumatisch
▪︎ Maximaler Betriebsdruck von 6 bar
▪︎ Bis zu 3600mm Arbeitsradius im Standard
▪︎ Bis zu 1800mm Arbeitshub, stufenlos einstellbar
▪︎ Drei Druckluftkreisläufe, ein Steuerkreislauf, ein Arbeitskreislauf, ein Bremskreislauf
▪︎ Überdrucksicherheitsventil einstellbar auf benutzerspezifischen Druck

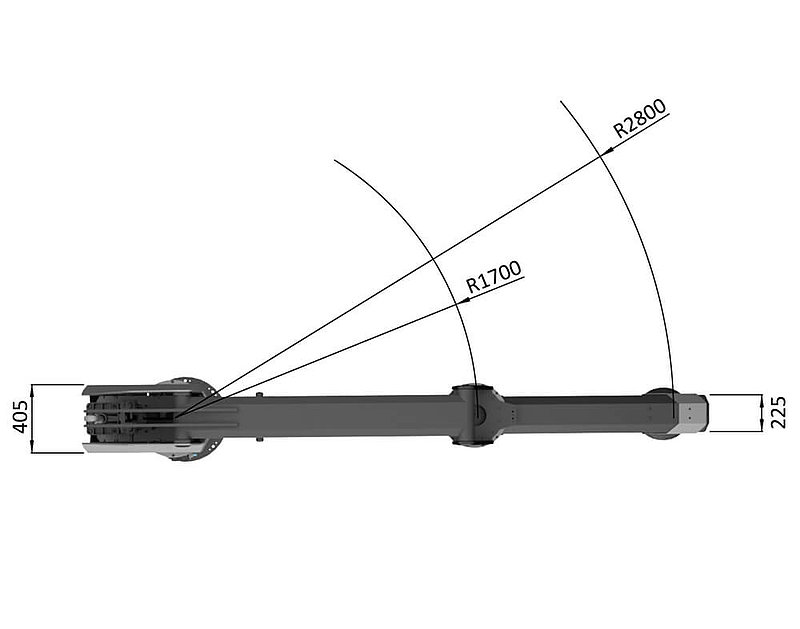

Beispielmaße MANTIS 25
▪︎ Ein Pneumatikzylinder wird mit Druckluft beaufschlagt und übernimmt durch die an ihm angebrachten Hebelarme den Gewichtsausgleich der Last.
▪︎ Optimales Materialhandling am Arbeitsplatz.
▪︎ Ermöglicht das „schwerelose“ Umsetzen.
▪︎ Besonders gute Handhabbarkeit, Leichtgängigkeit und Leichtigkeit.
▪︎ Drehen, schwenken, präzises platzieren und umsetzen in einem großen Arbeitsbereich.
▪︎ Säulen und ggf. Wandmontage auch mobil möglich.
▪︎ Innenliegendes Bremssystem.
▪︎ Geeignet für sperrige Lasten.
Sicherheitsfunktionen
▪︎ Anti-Jump: Bei Abreißen der Last verharrt das Gerät in seiner Position.
▪︎ Anti-Drop: Bei plötzlichem Druckabfall verharrt das gerät in seiner Position.
▪︎ Anti-Drift: Bei plötzlichem Druckabfall werden die Drehachsen gebremst.
▪︎ Überdruck-Sicherheits-Ventil.
Bremsfunktionen
Die innenliegenden Bremsen an Hauptdrehachse und Ausleger sind im drucklosen Zustand mechanisch aktiviert. Durch das pneumatische System können diese vom Anwender geöffnet werden und das Gerät lässt sich mühelos und leicht bewegen.
Auf Wunsch können die Bremsen im Betrieb zusätzlich pneumatisch geschlossen werden, wodurch eine erhöhte Bremswirkung realisiert wird.
▪︎ Bei Anheben einer zu hohen Last:
Langsames Absinken in die untere Position.
Anheben der Last nicht möglich.
Beispielmaße MANTIS 25
Baugröße | Nutzlast in kg | Hub in mm | Arbeitsradius in mm |
6 | 60 | 1500 | 2000 |
6+ | 60 | 1800 | 3600 |
12 | 120 | 1500 | 2800 |
12+ | 120 | 1800 | 3600 |
25 | 250 | 1500 | 2800 |
25+ | 250 | 1800 | 3600 |
40 | 400 | 1500 | 2800 |
Kundenspezifische Anforderungen wie höhere Traglasten, einen größeren Radius oder einen größeren Hub, können nach gesonderter Prüfung der Parameter realisiert werden.
▪︎ Verschiedene Aufnahmevorrichtungen bzw. Greiferlösungen. Durch die über
20-jährige Erfahrung in der Konstruktion und Produktentwicklung von sachs engineering, sind wir in der Lage für jede Anwendung die passende Lösung zu entwickeln.
▪︎ Leichtbauwerkstoffe (Aluminium, Kunststoff).
▪︎ Keine offen liegenden oder sichtbaren Schläuche und sonstige einzelne Komponenten.
Bei anheben einer zu hohen Last:
▪︎ Langsames Absinken in die untere Position.
▪︎ Anheben der Last nicht möglich.
Verschiedene Bedienmodi möglich
▪︎ Automatische Balanciersteuerung mit integrierter Waage
(optional im Greifer vorhanden):
Durch das Zuschalten der Waage wird das Gewicht bei Aufnahme sofort erkannt und die unterstützende Kraft stellt sich automatisch ein. Die Waage kann per Knopfdruck zu- und abgeschaltet werden.
▪︎ Gleichbleibende Balanciersteuerung manuell:
Wird immer die gleiche Last bewegt, kann durch ein Ventil das entsprechende Gewicht eingestellt werden. Durch Tastendruck wird der Gewichtsausgleich nach dem greifen zugeschaltet.
▪︎ Wechselnde Balanciersteuerung manuell:
Werden unterschiedliche Einzelteile mit unterschiedlichen gewichten aufgenommen kann der Gewichtsausgleich auch bei jedem aufnehmen der Last manuell eingestellt werden.
Sicheres und ergonomisches
Heben und Bewegen schwerer Lasten.
Mühelose und genaue Positionierung der Lasten.
Unkompliziertes und schnelles Befördern
von unhandlichen Lasten.
Hohe Sicherheit für Mensch und Last.
Hohe Mitarbeitergesundheit
durch sicheres und ergonomisches Arbeiten.
Sehr schnelle Einarbeitung dank intuitiver Bedienung.
Hohe Qualität und Produktlanglebigkeit.
Positives Bild durch
herausstechendes und durchdachtes Design.
