MANCOR

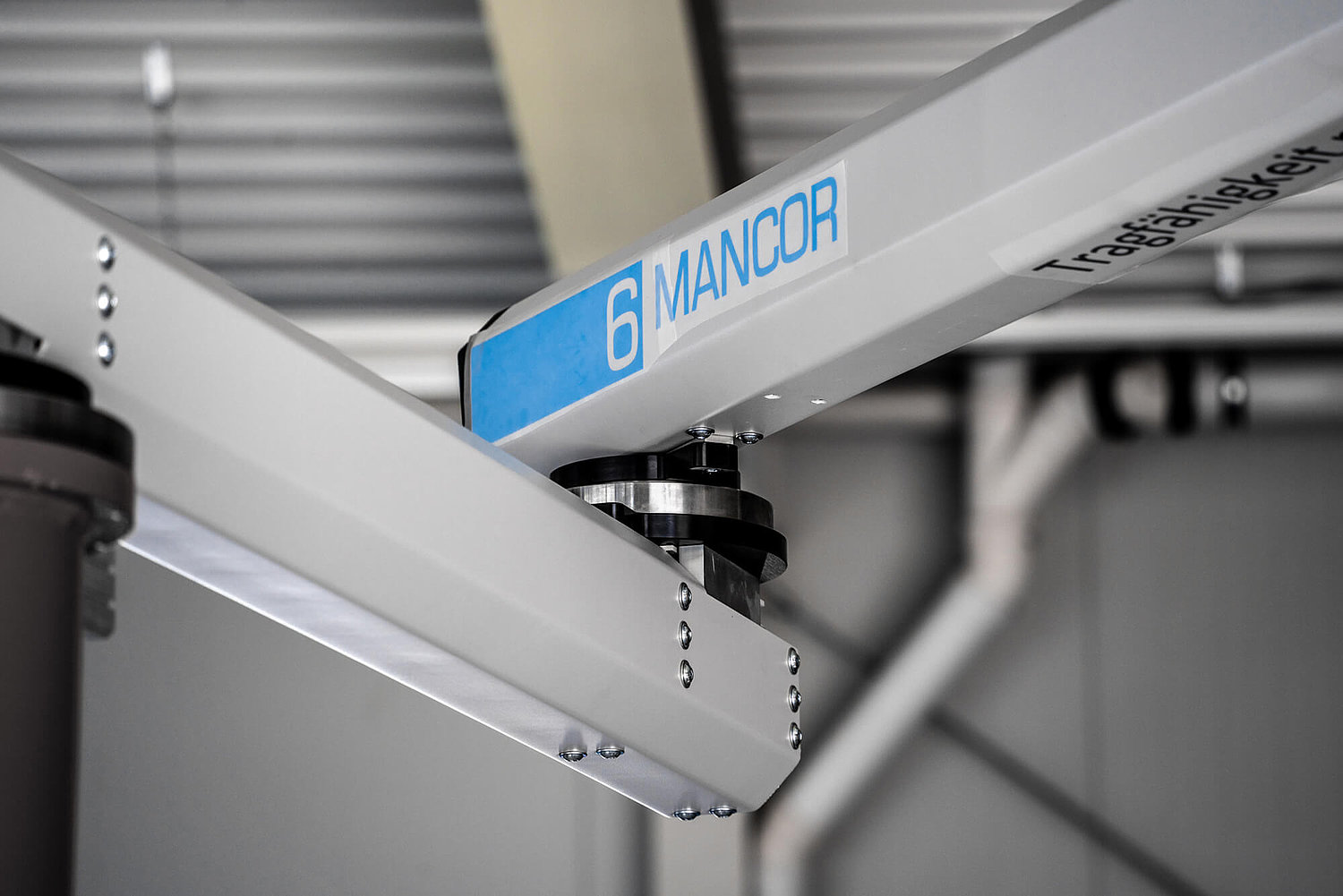

Seilbalancer mit Ausleger

MANCOR vereint einen Seilbalancer mit bis zu 120kg Tragfähigkeit und einen Knickarmausleger. Der Arbeitsbereich kann dabei bis zu 2,8m betragen. MANCOR bietet sich auch bei begrenzten niedrigen Raumverhältnissen an.

Durch das kompakte Design ist MANCOR ein echter Hingucker in der Fertigungshalle und trägt bspw. bei Kundenbesuchen positiv zum Erscheinungsbild der Fertigung bei.

Alle Modelle besitzen eine hohe Wiedererkennung.

Einsatzgebiete

Der Seilbalancer mit Ausleger MANCOR ist eine Mischung aus Mantis und Cordis und bietet jeweilige Vorteile beider Produkte.

▪︎ Das Gerät kann wahlweise an die Decke oder auf eine Standsäule montiert werden.

▪︎ Niedrige Raumverhältnisse kein Problem.

Technische Daten

▪︎ Ausschließlich pneumatisch.

▪︎ Maximaler Betriebsdruck 5 bar.

▪︎ Drei Druckluftkreisläufe: ein Steuerkreislauf, ein Arbeitskreislauf, ein Bremskreislauf.

▪︎ Überdrucksicherheitsventil einstellbar auf benutzerspezifischen Druck.

▪︎ Durch die ausschließliche Verwendung von Druckluft auch Ex-Schutz-Bereich geeignet.

Funktionen

▪︎ Ein Pneumatikzylinder wird mit Druckluft beaufschlagt und überträgt die Kraft mittels Flaschenzugprinzip auf die 2 Seile.

▪︎ Optimales Materialhandling am Arbeitsplatz.

▪︎ Ermöglicht das „schwerelose“ Umsetzen.

▪︎ Handgeführter Knickarm-Seil-Balancer.

▪︎ Besonders gute Handhabbarkeit, Leichtgängigkeit und Leichtigkeit.

▪︎ Drehen, schwenken, präzises platzieren und umsetzen in einem großen Arbeitsbereich.

▪︎ Säulen und ggf. Wandmontage.

▪︎ Innenliegendes Bremssystem.

Sicherheitsfunktionen

▪︎ Anti-Jump: Bei Abreißen der Last verharrt das Gerät in seiner Position.

▪︎ Anti-Drop: Bei plötzlichem Druckabfall verharrt das gerät in seiner Position.

▪︎ Überlastungsschutz: Sicherheitsventil verhindert das Anheben zu hoher Lasten.

Baugrößen

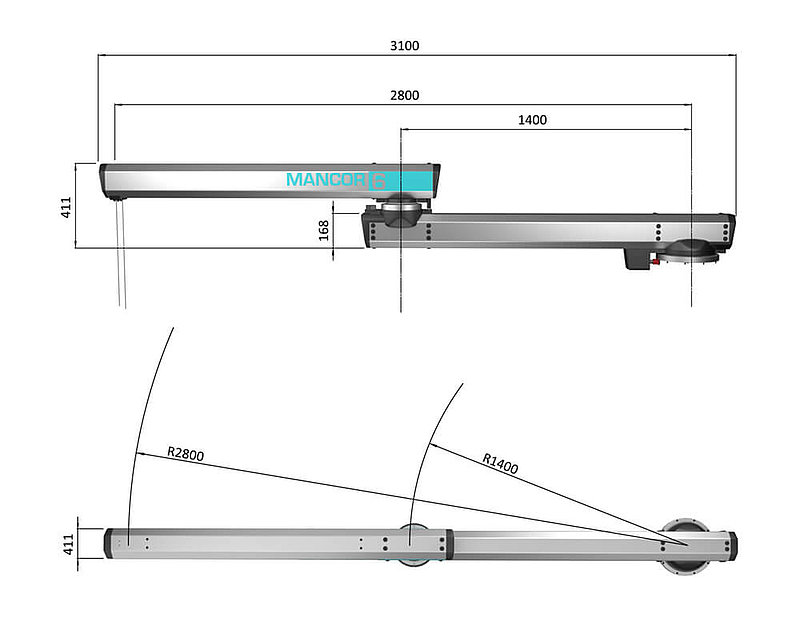

Baugröße Nutzlast in kg Hub in mm Arbeitsradius in mm
6 60 1700 2000
12 120 1700 2800

Kundenspezifische Anforderungen  wie höhere Traglasten,  einen größeren Radius oder einen größeren Hub, können nach gesonderter Prüfung der Parameter realisiert werden.

Besonderheiten

▪︎ Kundenspezifische Anforderungen (höhere Traglast, größerer Radius, größerer Hub) können nach gesonderter Prüfung der Parameter realisiert werden.

▪︎ Keine offen liegenden oder sichtbaren Schläuche und sonstige einzelne Komponenten.

▪︎ Leichtbauwerkstoffe (Aluminium, Kunststoff).

▪︎ Kann durch seinen doppelten knickarm einen großen Arbeitsbereich abdecken.

▪︎ Äußerst präzise Positionierungen schnell möglich.

▪︎ Abgedichtetes Seil, dadurch:

– Staubschutz
– Kein Luftverlust

Vorteile für den Bediener

Zufriedene Mitabarbeiter dank
ergonomischen Arbeitsplätzen!

Hohe Mitarbeitergesundheit
durch sicheres und ergonomisches Arbeiten.

Sehr schnelle Einarbeitung dank intuitiver Bedienung.

Hohe Qualität und Produktlanglebigkeit.

Positives Bild durch
herausstechendes und durchdachtes Design.

Vorteile für Ihr Unternehmen

Mit Lösungen von sachs products die
Arbeitgeberattraktivität steigern!

Hohe Mitarbeitergesundheit
durch sicheres und ergonomisches Arbeiten.

Sehr schnelle Einarbeitung dank intuitiver Bedienung.

Hohe Qualität und Produktlanglebigkeit.

Positives Bild durch
herausstechendes und durchdachtes Design.
