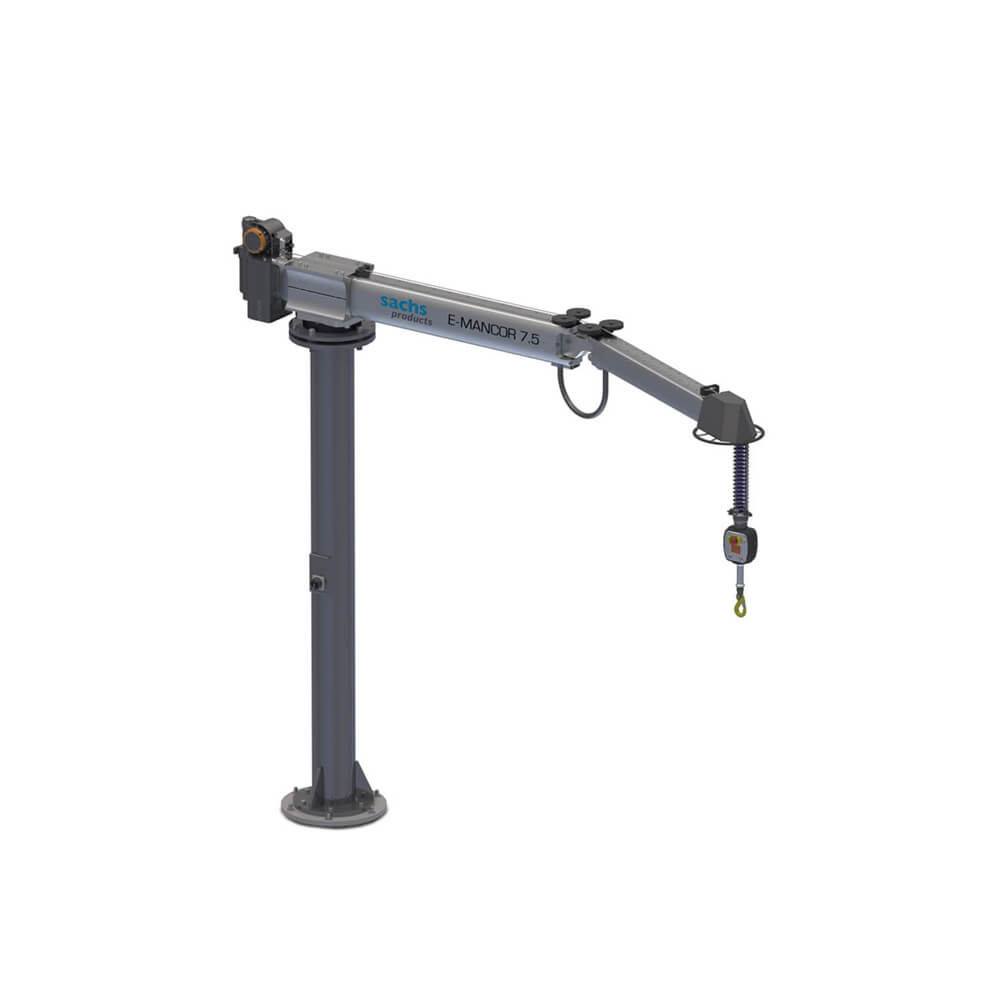

E-Mancor

Elektronischer Knickarm-Seilbalancer

sachs products GmbH bietet elektronische Seilbalancer für die manuelle Handhabungstechnik, ausgeführt als Schienen- oder Säulengeräte. Das Portfolio beinhaltet dabei verschiedene Gewichtsklassen sowie Armlängen für den individuellen Einsatz.

E-Mancor

Elektronischer Knickarm-Seilbalancer

E-Mancor

Elektronischer Knickarm-Seilbancer

  • Lastaufnahme mit Ankerhaken.
  • Montage auf beliebigen Schienen- oder Säulensystem.
  • Kann flexibel an individuelle Anforderungen angepasst werden.
  • auch mit individuellen Greifmitteln erhältlich.
  • elektronisch und pneumatische Drehdurchfuhrungen sind optional am Bediengriff verbaut.

Technische Daten

  • Tragfähigkeit bis max. 300 kg
  • Hubgeschwindigkeit bis max. 650 mm/s
  • Leichter Schwenkarm (mit Mittelgelenk) aus eloxierten Aluminiumprofilen; optionale Sonderlängen erhältlich
  • Die Auf- / Abbewegung wird über den Bediengriff der Bedieneinheit eingeleitet. Bei Loslassen des Griffs wird die Bewegung sofort gestoppt
  • Bodenmontage mit Bodenankern oder auf mobiler Bodenplatte

max. Traglast bis zu 600 kg

elektronisch betrieben

Funktionen

  • Elektrische und pneumatische Drehdurchführungen sind optional am Bediengriff und an der Säule verbaut.
  • Programmierbare Ein-/Ausgänge (I/O‘s) an Bedienkopf und Antrieb.
  • Optimales Materialhandling am Arbeitsplatz.
  • Ermöglicht das „schwerelose“ Umsetzen.
  • Das standardmäßig eingebaute Mittelgelenk verbindet die Armsegmente. Dadurch kann wirklich jeder Punkt innerhalb des Armradius angefahren werden.
  • Handgeführter Knickarm-Seil-Balancer.
  • Besonders gute Handhabbarkeit, Leichtgängigkeit und Leichtigkeit.
  • Drehen, präzises platzieren und umsetzen in einem großen Arbeitsbereich.
  • Innenliegendes Bremssystem.
  • Kundenspezifische Softwarelösungen. Die Software kann flexibel an individuelle Anforderungen angepasst werden.

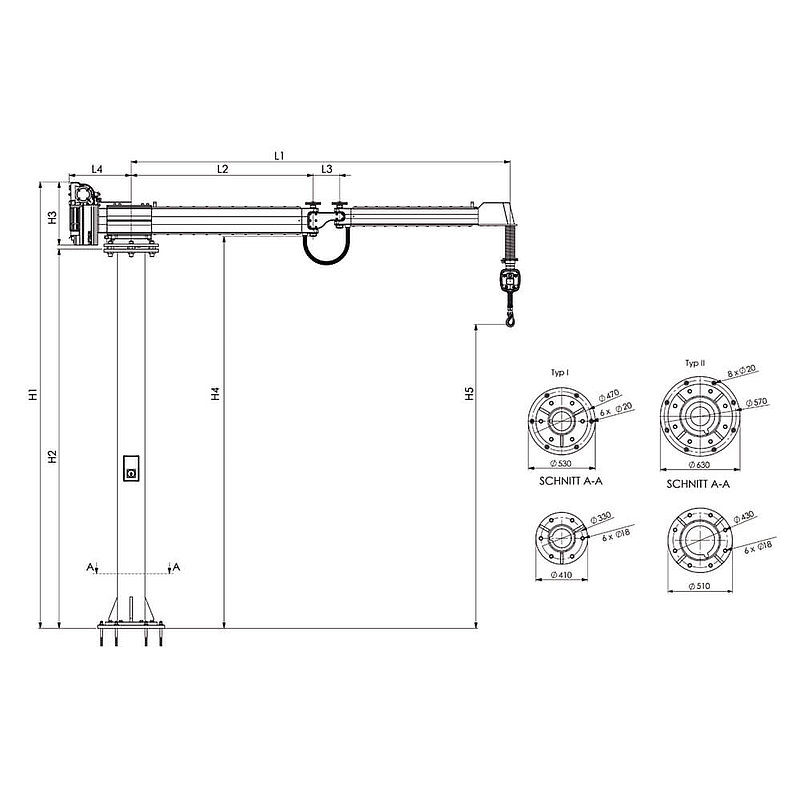

Baugrößen

E-Mancor 7.5

E-MANCOR 7.5 (2.5)

E-MANCOR 7.5 (3.0)

E-MANCOR 7.5 (3.5)

E-MANCOR 7.5 (4.0)

E-MANCOR 7.5 (4.5)

MAX. LAST

75 kg

75 kg

75 kg

75 kg

75 kg

75 kg

MAX. HUBGESCHWINDIGKEIT

650 mm/s

650 mm/s

650 mm/s

650 mm/s

650 mm/s

650 mm/s

ENERGIEVERSORGUNG

230 V / 1700 VA / einphasig / 10 A / Typ C

230 V / 1700 VA / einphasig / 10 A / Typ C

230 V / 1700 VA / einphasig / 10 A / Typ C

230 V / 1700 VA / einphasig / 10 A / Typ C

230 V / 1700 VA / einphasig / 10 A / Typ C

230 V / 1700 VA / einphasig / 10 A / Typ C

EINHÄNGEPUNKT BIS KRANHAKEN

1885 mm

1885 mm

1885 mm

1885 mm

1885 mm

1885 mm

ARBEITSRADIUS

2500 mm

3000 mm

3500 mm

4000 mm

4500 mm

AUSSEN Ø LASTVERTEILPLATTE

530 mm

530 mm

530 mm

530 mm

SÄULE (STANDARDHÖHE)

2500 mm

2500 mm

2500 mm

2500 mm

2500 mm

2500 mm

LASTVERTEILPLATTE

nein

Typ 1

Typ 1

Typ 1

Typ 1

MOBILE BODENPLATTE (OPTIONAL)

1200 x 1200 mm

1200 x 1200 mm

1200 x 1200 mm

1200 x 1200 mm

1200 x 1200 mm

1200 x 1200 mm

BODENBESCHAFFENHEIT MIN.

C20/25, 170 mm stark

C20/25, 170 mm stark

C20/25, 170 mm stark

C20/25, 170 mm stark

C20/25, 170 mm stark

C20/25, 170 mm stark

BODENBESCHAFFENHEIT MAX.

C50/60 (B25-B55)

C50/60 (B25-B55)

C50/60 (B25-B55)

C50/60 (B25-B55)

C50/60 (B25-B55)

C50/60 (B25-B55)

E-Mancor 15

E-Mancor 15 (2.5)

E-Mancor 15 (3.0)

E-Mancor 15 (3.5)

E-Mancor 15 (4.0)

E-Mancor 15 (4.5)

MAX. LAST

150 kg

150 kg

150 kg

150 kg

100 kg

MAX. HUBGESCHWINDIGKEIT

450 mm/s

450 mm/s

450 mm/s

450 mm/s

450 mm/s

450 mm/s

ENERGIEVERSORGUNG

230 V / 1700 VA / einphasig / 10 A / Typ C

230 V / 1700 VA / einphasig / 10 A / Typ C

230 V / 1700 VA / einphasig / 10 A / Typ C

230 V / 1700 VA / einphasig / 10 A / Typ C

230 V / 1700 VA / einphasig / 10 A / Typ C

230 V / 1700 VA / einphasig / 10 A / Typ C

EINHÄNGEPUNKT BIS KRANHAKEN

1885 mm

1885 mm

1890 mm

1890 mm

1890 mm

ARBEITSRADIUS

2500 mm

3000 mm

3500 mm

4000 mm

4500 mm

AUSSEN Ø LASTVERTEILPLATTE

530 mm

530 mm

630 mm

630 mm

630 mm

SÄULE (STANDARDHÖHE)

2500 mm

2500 mm

2500 mm

2500 mm

2500 mm

2500 mm

LASTVERTEILPLATTE

Typ 1

Typ 1

Typ 2

Typ 2

Typ 2

MOBILE BODENPLATTE (OPTIONAL)

1200 x 1200 mm

1200 x 1200 mm

1500 x 1500 mm

1500 x 1500 mm

1500 x 1500 mm

BODENBESCHAFFENHEIT MIN.

C20/25, 170 mm stark

C20/25, 170 mm stark

C20/25, 170 mm stark

C20/25, 170 mm stark

C20/25, 170 mm stark

C20/25, 170 mm stark

BODENBESCHAFFENHEIT MAX.

C50/60 (B25-B55)

C50/60 (B25-B55)

C50/60 (B25-B55)

C50/60 (B25-B55)

C50/60 (B25-B55)

C50/60 (B25-B55)

E-Mancor 22.5

E-Mancor 22 (2.5)

E-Mancor 22 (3.0)

E-Mancor 22 (3.5)

MAX. LAST

225 kg

225 kg

225 kg

225 kg

225 kg

225 kg

MAX. HUBGESCHWINDIGKEIT

392 mm/s

392 mm/s

392 mm/s

392 mm/s

392 mm/s

392 mm/s

ENERGIEVERSORGUNG

230 V / 1900 VA / einphasig / 10 A / Typ C

230 V / 1900 VA / einphasig / 10 A / Typ C

230 V / 1900 VA / einphasig / 10 A / Typ C

230 V / 1900 VA / einphasig / 10 A / Typ C

230 V / 1900 VA / einphasig / 10 A / Typ C

230 V / 1900 VA / einphasig / 10 A / Typ C

EINHÄNGEPUNKT BIS KRANHAKEN

1890 mm

1890 mm

1890 mm

1890 mm

1890 mm

1890 mm

ARBEITSRADIUS

2500 mm

3000 mm

3500 mm

AUSSEN Ø LASTVERTEILPLATTE

630 mm

630 mm

630 mm

630 mm

630 mm

630 mm

SÄULE (STANDARDHÖHE)

2500 mm

2500 mm

2500 mm

2500 mm

2500 mm

2500 mm

LASTVERTEILPLATTE

Typ 2

Typ 2

Typ 2

Typ 2

Typ 2

Typ 2

MOBILE BODENPLATTE (OPTIONAL)

1500 x 1500 mm

auf Anfrage

auf Anfrage

BODENBESCHAFFENHEIT MIN.

C20/25, 170 mm stark

C20/25, 170 mm stark

C20/25, 170 mm stark

C20/25, 170 mm stark

C20/25, 170 mm stark

C20/25, 170 mm stark

BODENBESCHAFFENHEIT MAX.

C50/60 (B25-B55)

C50/60 (B25-B55)

C50/60 (B25-B55)

C50/60 (B25-B55)

C50/60 (B25-B55)

C50/60 (B25-B55)

E-Mancor 30

E-Mancor 30 (2.5)

E-Mancor 30 (3.0)

MAX. LAST

300 kg

300 kg

300 kg

300 kg

300 kg

300 kg

MAX. HUBGESCHWINDIGKEIT

327 mm/s

327 mm/s

327 mm/s

327 mm/s

327 mm/s

327 mm/s

ENERGIEVERSORGUNG

230 V / 1900 VA / einphasig / 10 A / Typ C

230 V / 1900 VA / einphasig / 10 A / Typ C

230 V / 1900 VA / einphasig / 10 A / Typ C

230 V / 1900 VA / einphasig / 10 A / Typ C

230 V / 1900 VA / einphasig / 10 A / Typ C

230 V / 1900 VA / einphasig / 10 A / Typ C

EINHÄNGEPUNKT BIS KRANHAKEN

1890 mm

1890 mm

1890 mm

1890 mm

1890 mm

1890 mm

ARBEITSRADIUS

2500 mm

3000 mm

AUSSEN Ø LASTVERTEILPLATTE

630 mm

630 mm

630 mm

630 mm

630 mm

630 mm

SÄULE (STANDARDHÖHE)

2500 mm

2500 mm

2500 mm

2500 mm

2500 mm

2500 mm

LASTVERTEILPLATTE

Typ 2

Typ 2

Typ 2

Typ 2

Typ 2

Typ 2

MOBILE BODENPLATTE (OPTIONAL)

1500 x 1500 mm

auf Anfrage

BODENBESCHAFFENHEIT MIN.

C20/25, 170 mm stark

C20/25, 170 mm stark

C20/25, 170 mm stark

C20/25, 170 mm stark

C20/25, 170 mm stark

C20/25, 170 mm stark

BODENBESCHAFFENHEIT MAX.

C50/60 (B25-B55)

C50/60 (B25-B55)

C50/60 (B25-B55)

C50/60 (B25-B55)

C50/60 (B25-B55)

C50/60 (B25-B55)

Kundenspezifische Anforderungen wie höhere Traglasten, einen größeren Radius oder einen größeren Hub, können nach gesonderter Prüfung der Parameter realisiert werden.



Besonderheiten

  • Kundenspezifische Anforderungen (höhere Traglast, größerer Radius, größerer Hub) können nach gesonderter Prüfung der Parameter realisiert werden.
  • Keine offen liegenden oder sichtbaren Schläuche und sonstige einzelne Komponenten.
  • Leichtbauwerkstoffe (Aluminium, Kunststoff).
  • Kann durch seinen doppelten Knickarm einen großen Arbeitsbereich abdecken.
  • Äußerst präzise Positionierungen schnell möglich.

Vorteile für den Bediener

  • Zufriedene Mitabarbeiter dank ergonomischen Arbeitsplätzen
  • Sicheres und ergonomisches Heben und Bewegen schwerer Lasten
  • Mühelose und genaue Positionierung der Lasten
  • Unkompliziertes und schnelles Befördern von unhandlichen Lasten
  • Hohe Sicherheit für Mensch und Last

Vorteile für Ihr Unternehmen

  • Mit Lösungen von sachs products GmbH die Arbeitgeberattraktivität steigern
  • Hohe Mitarbeitergesundheit durch sicheres und ergonomisches Arbeiten
  • Sehr schnelle Einarbeitung dank intuitiver Bedienung
  • Hohe Qualität und Produktlanglebigkeit
  • Positives Bild durch herausstechendes und durchdachtes Design
