CORDIS

Seilbalancer

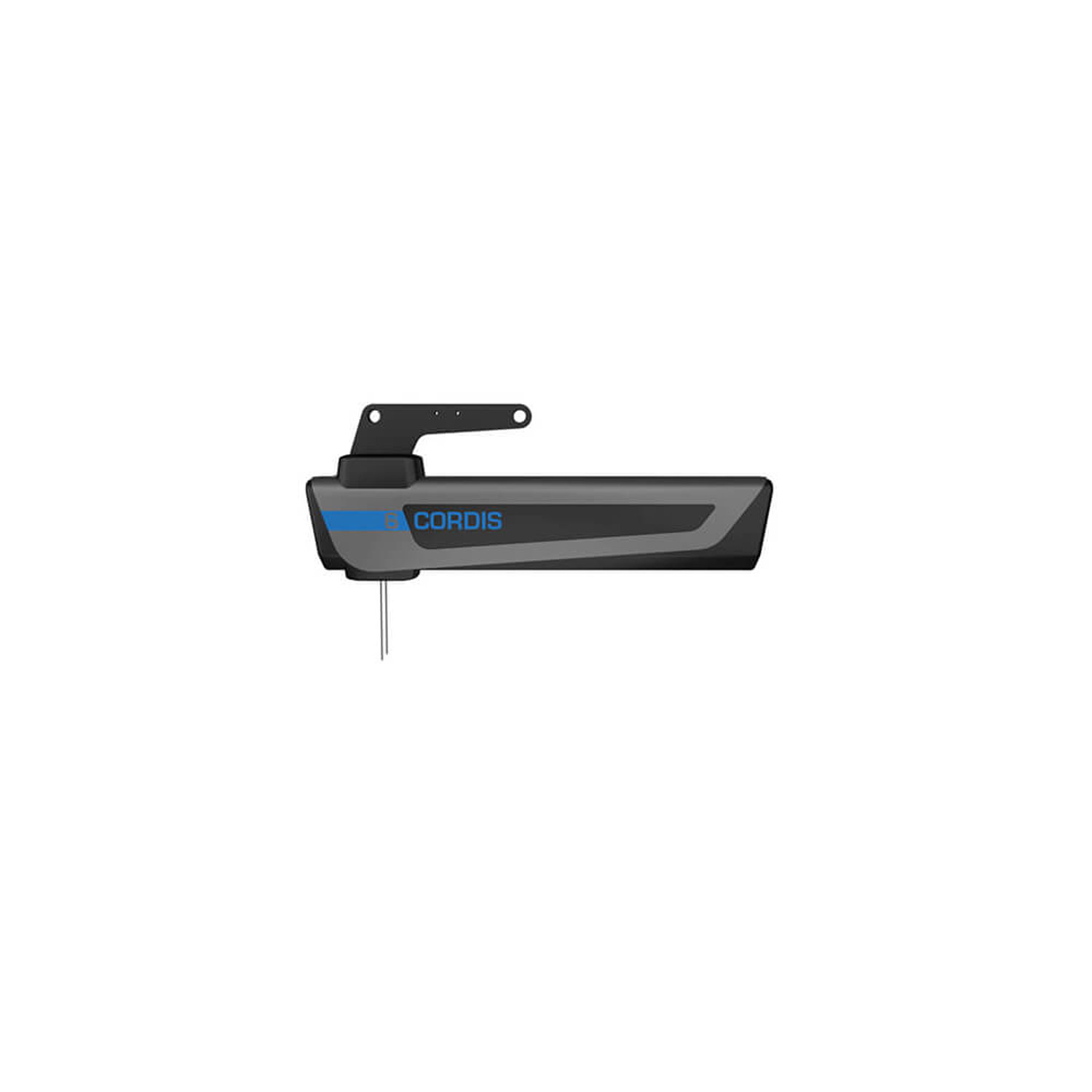

Der Seilbalancer CORDIS ist ein handgeführter Doppelseilmanipulator mit pneumatischer Balanciersteuerung. Lasten von bis zu 120 kg werden vom Doppelseilgerät pneumatisch zur leichten und stufenlosen Handhabung in einen Schwebezustand (Balance) versetzt.

CORDIS überzeugt durch kleine Bauweise bei hoher Tragfähigkeit und ist zur Verwendung in beliebigen Schienensystemen bestens geeignet. Durch das kompakte Design ist CORDIS ein echter Hingucker in der Fertigungshalle und trägt bspw. bei Kundenbesuchen positiv zum Erscheinungsbild der Fertigung bei.

Alle Modelle besitzen eine hohe Wiedererkennung.

Einsatzgebiete

Der Seilbalancer CORDIS kommt überall dort zum Einsatz, wenn:

▪︎ längere Distanzen überwunden werden müssen.
▪︎ ein Schienensystem vorhanden oder empfehlenswert ist.
▪︎ keine Momente an der Lastaufnahme auftreten können.
▪︎ geringe Platzverhältnisse herrschen.

Technische Daten

▪︎ Handgeführter Doppelseil-Balancer/Manipulator

▪︎ Gerätegewicht: 21,1 kg

▪︎ Ausschließlich pneumatisch

▪︎ Max Betriebsdruck: 5 bar

▪︎ 2 Druckluftkreisläufe: ein Steuerkreislauf, ein Arbeitskreislauf

▪︎ Überdrucksicherheitsventil einstellbar auf benutzerspezifischen Druck

▪︎ Durch die ausschließliche Verwendung von Druckluft auch Ex-Schutz-Bereich geeignet

Funktionen

▪︎ Ermöglicht das „schwerelose“ Umsetzen und Heben.

▪︎ Umpositionierung von Einzel- und Massenteilen verschiedenster Lasten.

▪︎ Optimales Materialhandling am Arbeitsplatz.

▪︎ Ein Pneumatikzylinder wird mit Druckluft beaufschlagt und überträgt die Kraft mittels Flaschenzugprinzip auf die 2 Seile.

Verschiedene Bedienmodi möglich

▪︎ Automatische Balanciersteuerung mit integrierter Waage (falls im Greifer vorhanden):

Durch das Zuschalten der Waage wird das Gewicht bei Aufnahme sofort erkannt und die unterstützende Kraft stellt sich automatisch ein. Die Waage kann per Knopfdruck zu- und abgeschaltet werden.



▪︎ Gleichbleibende Balanciersteuerung manuell:

Wird immer die gleiche Last bewegt, kann durch ein Ventil das entsprechende Gewicht eingestellt werden. Durch Tastendruck wird der Gewichtsausgleich nach dem Greifen zugeschaltet.

▪︎ Wechselnde Balanciersteuerung manuell:

Werden unterschiedliche Einzelteile mit unterschiedlichen Gewichten aufgenommen, kann der Gewichtsausgleich auch bei jedem Aufnehmen der Last manuell eingestellt werden.

Sicherheitsfunktionen

▪︎ Anti-Jump: Bei Abreißen der Last verharrt das Gerät in seiner Position.

▪︎ Anti-Drop: Bei plötzlichem Druckabfall verharrt das Gerät in seiner Position.

▪︎ Überlastungsschutz: Sicherheitsventil verhindert das Anheben zu hoher Lasten.

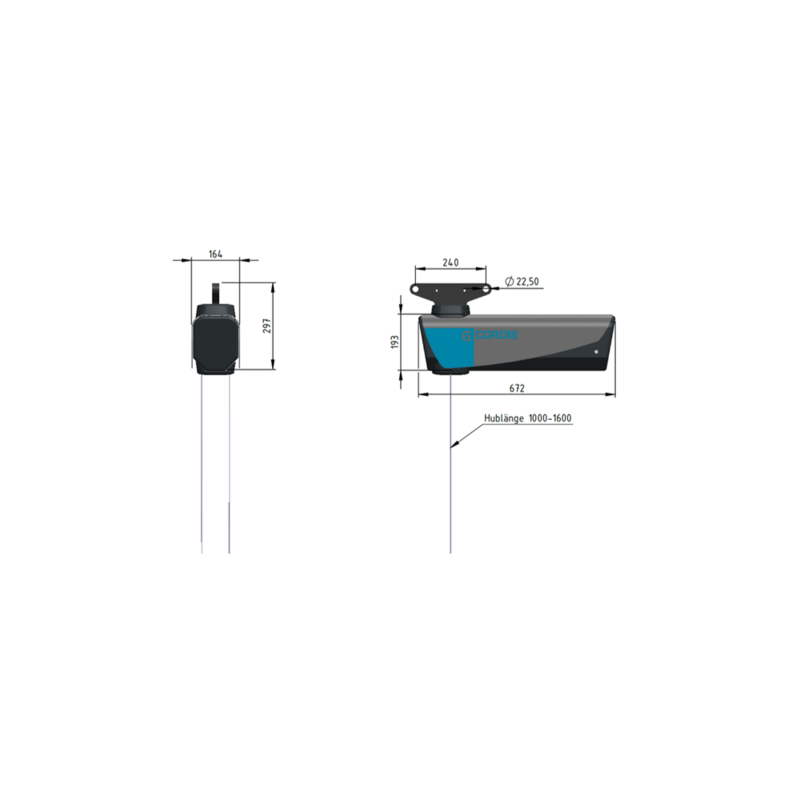

Baugrößen

Baugröße Nutzlast in kg Hub in mm
6 60 1700
12 120 1700

Kundenspezifische Anforderungen wie höhere Traglasten, einen größeren Radius oder einen größeren Hub, können nach gesonderter Prüfung der Parameter realisiert werden.

Besonderheiten

▪︎ Verschiedene Aufnahmevorrichtungen/Greiferlösungen (wird auf Anfrage auch entwickelt bzw. individuell angepasst). Dadurch kann für jede Anwendung die passende Lösung konstruiert werden.

▪︎ Besonders gute Handhabbarkeit und Leichtigkeit für einen ergonomischen Arbeitsplatz.

▪︎ Drehen, schwenken, präzises platzieren und umsetzen in einem großen Arbeitsbereich.

▪︎ Montage in beliebigem Schienensystem, dadurch sehr großer Arbeitsbereich möglich.

▪︎ Auch auf einem Schwenkkran montierbar.

▪︎ Zwei unabhängige Stahlseile zur Anbringung der Greiferlösung.

▪︎ Durch die Doppelseiltechnik besonders stabil, Verdrill und langlebig gegenüber einseiligen Geräten.

▪︎ Abgedichtetes Seil, dadurch:
– Staubschutz
– Kein Luftverlust

▪︎ Kompatibilität mit verschiedensten Schienensystemen möglich, da die Aufnahme adaptionsfreundlich gestaltet wurde.

▪︎ Überdrucksicherheitsventil einstellbar auf benutzerspezifischen Druck.

▪︎ Leichtbauwerkstoffe (Aluminium, Kunststoff).

▪︎ Keine offen liegenden oder sichtbaren Schläuche und sonstige einzelne Komponenten.

Vorteile für den Bediener

Zufriedene Mitabarbeiter dank
ergonomischen Arbeitsplätzen!

Sicheres und ergonomisches
Heben und Bewegen schwerer Lasten.

Mühelose und genaue Positionierung der Lasten.

Unkompliziertes und schnelles Befördern
von unhandlichen Lasten.

Hohe Sicherheit für Mensch und Last.

Vorteile für Ihr Unternehmen

Mit Lösungen von sachs products die
Arbeitgeberattraktivität steigern!

Hohe Mitarbeitergesundheit
durch sicheres und ergonomisches Arbeiten.

Sehr schnelle Einarbeitung dank intuitiver Bedienung.

Hohe Qualität und Produktlanglebigkeit.

Positives Bild durch
herausstechendes und durchdachtes Design.
